RNN의 Many to One 구조는 중간 출력들을 사용하지 않고, 마지막 출력만 사용하는 구조입니다.
Many to Many Structure
Data Strcture
Many to One 에서는 Output이 2D 였지만, Many to Many 에서는 3D가 됩니다.
Many to Many
중간 출력이 나오는 구조입니다.
학습단계 시 중간 출력마다 Back propagation이 수행됩니다.
추론단계 시 맨 마지막 값만 사용합니다.
BPTT (Back Propagation Thorugh Time)
RNN에서는 Input layer의 Weight인 W_x, Output layer의 Weight인 W_o를 제외하고, Hidden layer의 W_h에 대해서만 정리하겠습니다. 물론, 이어서 알아보려는 구조의 경우는 Many to Many 입니다.
RNN에서는 Recurrent하게 Data Flow가 작동하듯이, Back propagation도 time axis를 따라 recurrent하게 업데이트 됩니다.
위 그림은 t=3에서의 Back propgation 예시입니다. t=3에서 첫 번째로 W_h update, t=2에서 그 다음으로 update , t=1 에서 update가 됩니다. 즉, W_h가 과거의 시퀀스로 지나가면서 t번 Update 됩니다.
일반적인 2개의 layer로 구성된 Network의 Back propgation 수식을 먼저 관찰해봅니다. w_2와 w_1은 위 처럼 수식이 표현될 수 있습니다.
그런데 Weight(W_h)를 공유하는 RNN이라고 생각해보면, w_1 == w_2로 보고, 최종적인 Weight update 수식을 정리해볼 수 있습니다.
즉, w_2일때와 w_1일 때의 수식이 합해져야 총 2번의 Update 에 대한 수식이 정리될 수 있습니다. 이 과정을 통해 이해한 것은 RNN 처럼 Backpropagation 과정 중에 여러 Update 가 발생하는 수식이 이와 비슷할 것이라는 것입니다.
Unfold 상태의 RNN 구조를 이 전에 언급한 2개의 layer 처럼 Sequence하게 구조를 변경해서 생각해봤습니다.
t=3일 때의 BPTT입니다. 진행 중에 처음 t=3일 때 W_h update, t=2일 때 W_h 까지만 보겠습니다. 이렇게 되면 이전 예실처럼 2개 layer 입니다. 여기서는 정확하게는 layer의 명칭이 RNN이기 때문에 hidden layer 입니다.
빨간색으로 표시한 부분이 BPTT 과정중에 t=3의 weight update, 파란색이 t=2의 weight update가 됩니다. 이는 이전에 봤던 예시와 매우 똑같은 형태입니다.
이를 통해 알 수 있는 것은 RNN의 Hidden layer's Weight W_h가 특정 시점에서의 여러번의 Update가 저런 식으로 표현될 수 있다는 것입니다.
위는 Loss에서 부터의 BPTT를 알아본 수식입니다.
먼저, Loss와 t 시점에서의 hidden layer인 h_t 의 정의를 첫 번째, 두 번째 line의 수식으로 나타낼 수 있습니다.
Loss는 각 시점 마다의 Loss 들의 평균입니다.
세 번째 line 을 봤을 때, h_t는 RNN이기 때문에 이전 time step을 포함한 채로 표현되기 때문에 h_t-1에 W_h가 포함되어있습니다. 이 때문에 미분 시, 이전에 수식처럼 Chain Rule이 적용되면서 h_t의 BPTT에 대한 수식이 작성됩니다.
맨 마지막 line을 봅시다. RNN의 임의 시점에 대한 W_h Update 의 괄호 부분과 같은 형태가 나타납니다. 의미적으로는 맨 앞이 첫 번째 Update, 그 뒤가 t-1 번의 Update가 됩니다. 총 t 번의 Update 에 대한 식이 마지막 line 입니다.
t-1 번의 Update는 앞에서 말한 것 처럼 h_t-1에 W_h가 있듯이 과거의 h 들이 W_h를 갖는 것으로 수식이 전개됩니다. 이는 Recursive를 만들기 때문에 결국 전개 후에는 t-1 번의 Update 식이 될 것입니다.

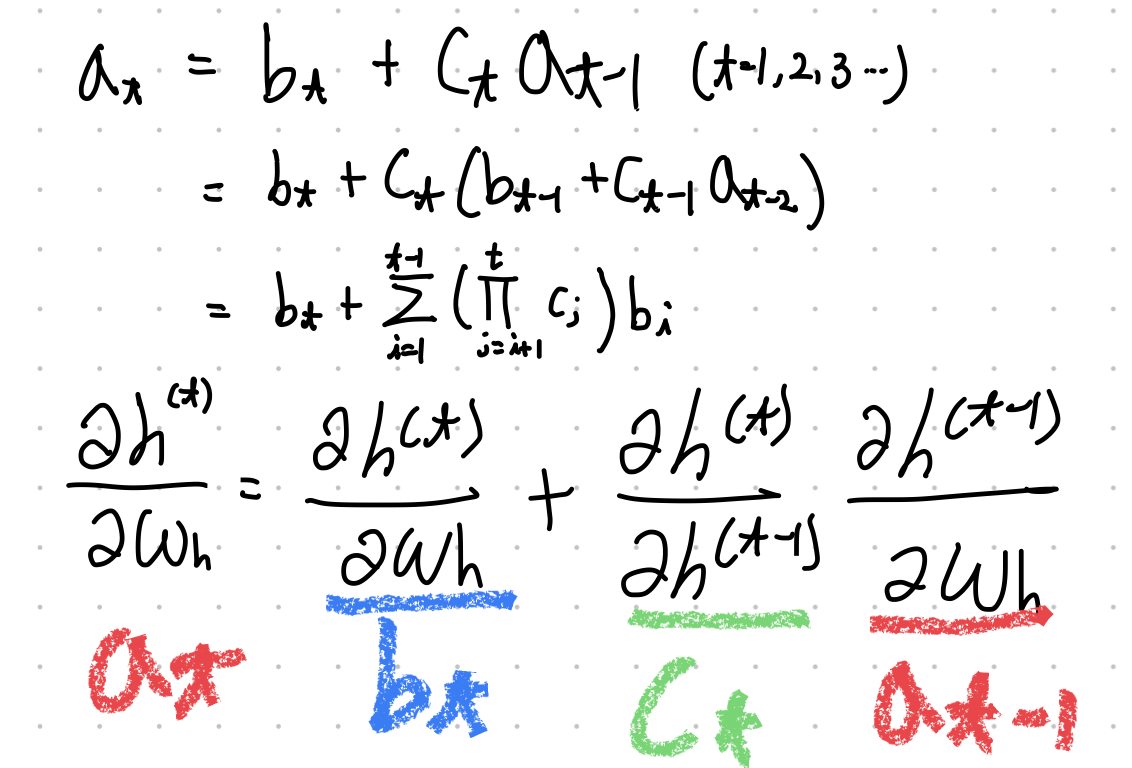

해당 Update에 대한 점화식을 나타내면 첫 번째 전개한 Line의 수식으로 나타낼 수 있습니다.

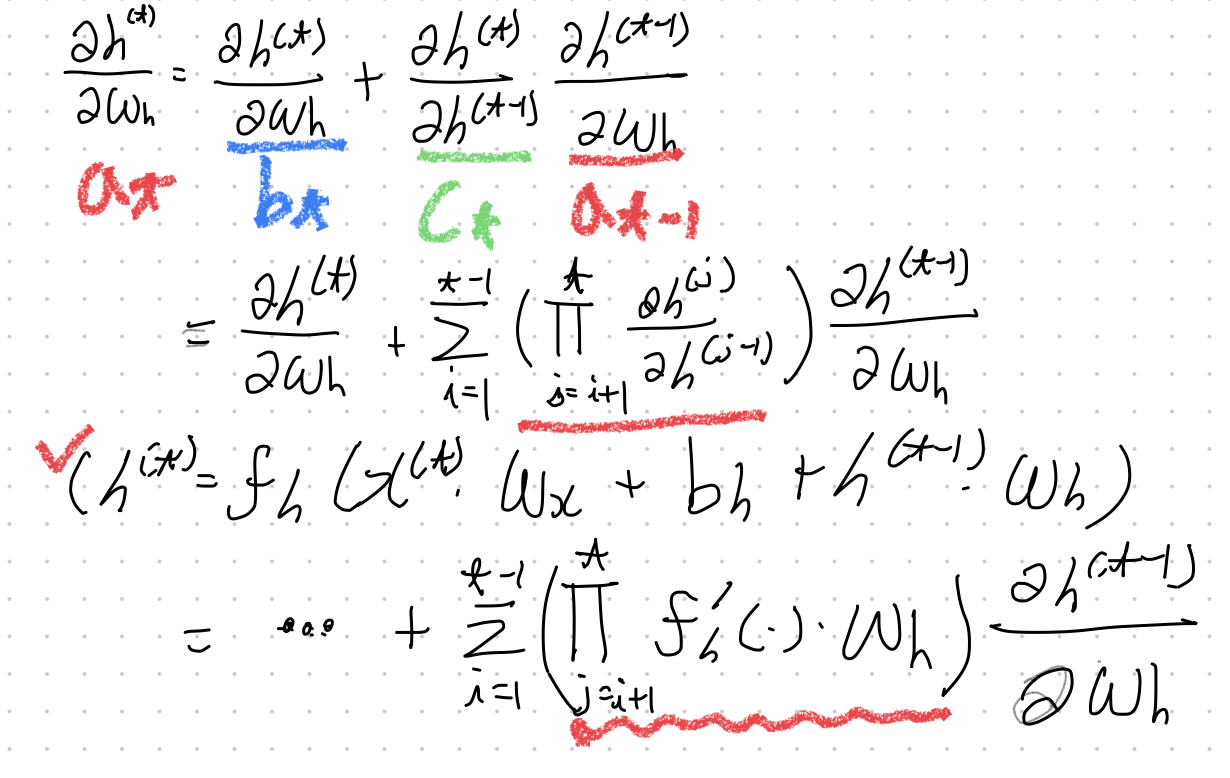

점화식 꼴대로 W_h에 대한 h_t 미분식이 위 처럼 정리가 될 수 있습니다.
이렇게 정리한 식에서 몇가지 의미를 추출해낼 수 있습니다.
지금 까지 전개하며 정리해본 W_h에 대한 h_t 미분식은 Chain Rule에 의해 Loss에 대한 W_h의 미분식에 영향을 끼칩니다.
마지막 빨간색 밑줄친 부분이 현재 time step에 대한 과거 time step에대한 미분들의 곱입니다.
만약, W_h의 값이 1보다 크다면 그 값이 1.1이 더라도 time step (t)가 길면, Gradient가 Exploding되는 문제가 발생합니다.
도함수 f_h 나 W_h의 값이 1보다 작을 경우 time step (t)가 길면 Gradient Vanishing 문제 또한 발생합니다.
Simple RNN은 t가 길면 길수록 나타나는 문제들이 있어서 학습에 부정적인 영향이 분명히 존재합니다. 특정 시점 이후 gradient를 버리는 truncated BPTT와 같은 것들이 소개될 정도입니다.
